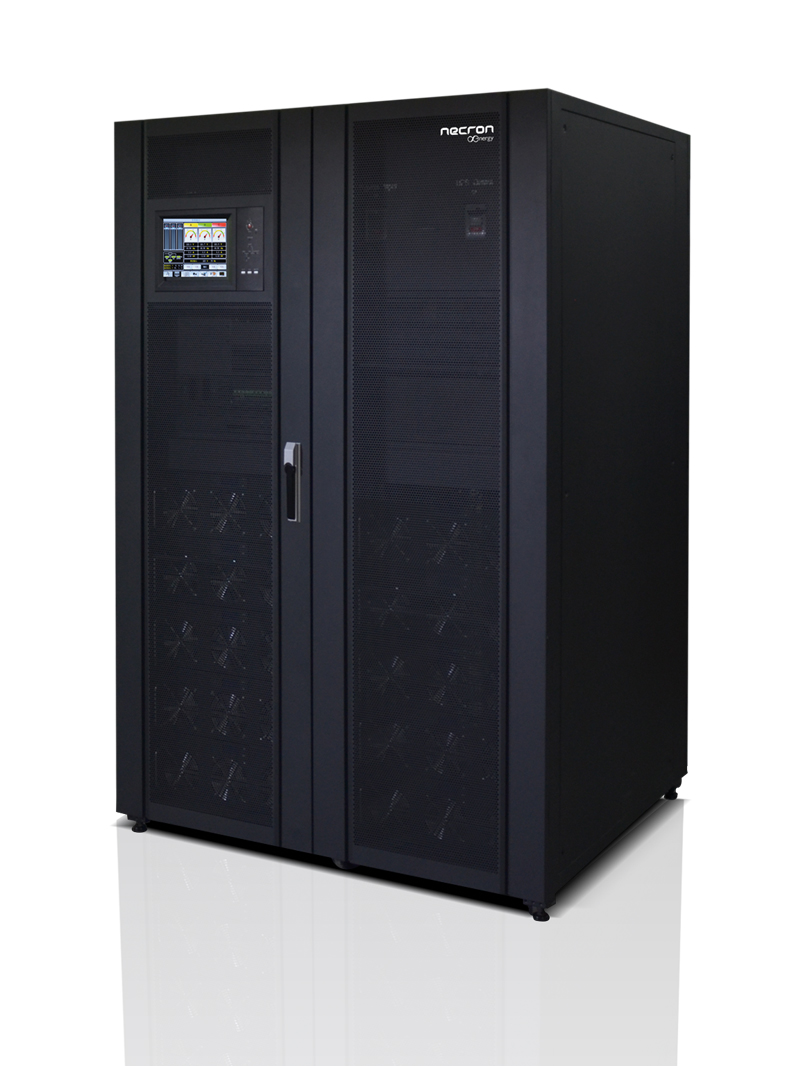

Yüksek Verimli Online Güç Koruması
HTC serisi Server/Data merkezleri, Finansal hizmetler, Güvenlik sistemleri, birçok Endüstriyel alanlarda ve yüksek hızlı DSP kontrollerle kritik uygulamalarda kullanılması için Arıkan Enerji tarafından marketlere girmiş çok sağlam, güvenilir, yüksek performanslı bir kesintisiz güç kaynağıdır. Modular temelli (stand-alone), 3 fazlı giriş/çıkış, IGBT modüllü doğrultucu ve inverter tasarımı ile bu tür uygulamalarda maksimum güvenilirlik, minimum bakım süresi ve kolay ölçeklenebilmeyi garanti eder.
HTC serisi sahip olduğu yüksek çözünürlüklü göstergesi sayesinde parametreler kolay bir şekilde gözlenebilir ve gerektiğinde sunmuş olduğu çok fonksiyonlu LCD ekranı ile kullanıcıya rahat bir şekilde müdahale etmesini sağlar. Bütün UPS sistemlerinde olduğu gibi, HTC serisine de Arıkan Enerji servisleri doğru ve hızlı olarak tam destek vermeyi garantiler.
Nominal Güç / Aktif Güç | 150 kVA / 135 kW |
GENEL | |
UPS Türü / Teknoloji | Standalone Tower Type / 3-Level Teknoloji |
MTBF / MTTR | > 200,000 Saat / < 30 Dakika |
Güç Faktörü | 0.9 |
Gösterge | I/O Faz-Faz Gerilim, Faz-Nötr Gerilim, Frekans; Çıkış Faz Akım; Akü ve Yük Durumu; Alarm ve Hata Kodları; Vb… |
Akıllı Özellikler / Eco Mod | Cold Start (Opsiyonel); AC Tekrar Başlatma; Oto Tekrar Başlatma; Seçilebilir |
Yedekleme / [N+1] | N+1 & N+X Paralelleme / 3 Ünite |
Koruma | Aşırı Yük ve Sıcaklık; Kısa Devre; Deşarj Sonu Gerilim; Akü, Bypass, Şebeke Giriş Sigorta Koruması; Kendi Kendine Test, Fan Testi; Vb… |
Sorun Giderme |
Manuel Bypass; EPO; Akü Şarj ve Deşarj; Bakım Sigortası; Jeneratör Durumu; Bypass Faz Hatası; Fan Hatası; Gerilim Normal Değil; Manuel UPS Kapama; Vb… |
VERİMLİLİK | |
Verimlilik | ≥ 96% |
Verimlilik (ECO) | ≥ 99% |
GİRİŞ | |
Gerilim | 380 / 400 / 415 VAC 3P+N+GND |
Gerilim Aralığı | 304~478Vac (F-F), Tam Yük 228V~304Vac (F-F), Faz Gerilimine Göre Doğrusal Yük Düşüşü |
Frekans | 50 / 60 Hz |
Frekans Araklığı | 40 – 70 Hz |
Güç Faktörü | ≥ 0.99 @ 100% Yük |
THDi | ≤ 3% |
ÇIKIŞ | |
Gerilim | 380 / 400 / 415 VAC / ± 1% |
Frekans | AC Modda Şebeke ile Eş Zamanlı; 50 / 60Hz ± 0.1% Akü Mod |
THDv | < 1% (Lineer Yük), < 5% (Lineer Olmayan Yük) |
Tepe Faktörü | 3:1 |
Aşırı Yük | 110%, 60dk; 125%, 10dk; 150%, 1dk; >150%, 200ms |
AKÜ | |
Gerilim / (DC) / Miktar | ± 240VDC / 12V x 40 pcs / 20% (Esnek Bara) |
HABERLEŞME | |
Port | RS232, RS485, USB, Dry Contacts / SNMP & Web Browser (Opsiyonel) |
Uzaktan Açma / Kapama | LAN üzerinden EPO veya SNMP ile |
ÇEVRE ŞARTLARI | |
Çalışma Sıcaklığı | 0oC ~ 40oC |
Tavsiye Edilen Çal. Sıc. | 15oC ~ 25oC |
Depolama Sıcaklığı | -25oC ~ 70oC |
Rakım / Bağıl Nem | ≤1000, Her 100m de %1 azalma / 0-95%, Yoğunlaşmaksızın |
Gürültü Seviyesi | < 68dBA @ 100% Yük |
STANDART | |
Güvenlik / EMC / LVD / Performans | TSE / EN50091-1-1/IEC62040-1-1/AS 62040-1-1 ; EN50091-2/IEC62040-2/AS 62040-2 (C3) ; EN50091-3/IEC62040-3/AS 62040-3 (TSE SS 111) ; IEC/EN/AS60950 ; IEC/EN/ AS61000 serisi; IEC/EN/AS60146 serisi ve 60950 |
BOYUT & AĞIRLIK | |
Boyut (GxDxY) [mm] | 600x960x1600 |
Ağırlık [kg] | 305 |
Nominal Güç / Aktif Güç | 200 kVA / 180 kW |
GENEL | |
UPS Türü / Teknoloji | Standalone Tower Type / 3-Level Teknoloji |
MTBF / MTTR | > 200,000 Saat / < 30 Dakika |
Güç Faktörü | 0.9 |
Gösterge | I/O Faz-Faz Gerilim, Faz-Nötr Gerilim, Frekans; Çıkış Faz Akım; Akü ve Yük Durumu; Alarm ve Hata Kodları; Vb… |
Akıllı Özellikler / Eco Mod | Cold Start (Opsiyonel); AC Tekrar Başlatma; Oto Tekrar Başlatma; Seçilebilir |
Yedekleme / [N+1] | N+1 & N+X Paralelleme / 3 Ünite |
Koruma | Aşırı Yük ve Sıcaklık; Kısa Devre; Deşarj Sonu Gerilim; Akü, Bypass, Şebeke Giriş Sigorta Koruması; Kendi Kendine Test, Fan Testi; Vb… |
Sorun Giderme |
Manuel Bypass; EPO; Akü Şarj ve Deşarj; Bakım Sigortası; Jeneratör Durumu; Bypass Faz Hatası; Fan Hatası; Gerilim Normal Değil; Manuel UPS Kapama; Vb… |
VERİMLİLİK | |
Verimlilik | ≥ 96% |
Verimlilik (ECO) | ≥ 99% |
GİRİŞ | |
Gerilim | 380 / 400 / 415 VAC 3P+N+GND |
Gerilim Aralığı | 304~478Vac (F-F), Tam Yük 228V~304Vac (F-F), Faz Gerilimine Göre Doğrusal Yük Düşüşü |
Frekans | 50 / 60 Hz |
Frekans Araklığı | 40 – 70 Hz |
Güç Faktörü | ≥ 0.99 @ 100% Yük |
THDi | ≤ 3% |
ÇIKIŞ | |
Gerilim | 380 / 400 / 415 VAC / ± 1% |
Frekans | AC Modda Şebeke ile Eş Zamanlı; 50 / 60Hz ± 0.1% Akü Mod |
THDv | < 1% (Lineer Yük), < 5% (Lineer Olmayan Yük) |
Tepe Faktörü | 3:1 |
Aşırı Yük | 110%, 60dk; 125%, 10dk; 150%, 1dk; >150%, 200ms |
AKÜ | |
Gerilim / (DC) / Miktar | ± 240VDC / 12V x 40 pcs / 20% (Esnek Bara) |
HABERLEŞME | |
Port | RS232, RS485, USB, Dry Contacts / SNMP & Web Browser (Opsiyonel) |
Uzaktan Açma / Kapama | LAN üzerinden EPO veya SNMP ile |
ÇEVRE ŞARTLARI | |
Çalışma Sıcaklığı | 0oC ~ 40oC |
Tavsiye Edilen Çal. Sıc. | 15oC ~ 25oC |
Depolama Sıcaklığı | -25oC ~ 70oC |
Rakım / Bağıl Nem | ≤1000, Her 100m de %1 azalma / 0-95%, Yoğunlaşmaksızın |
Gürültü Seviyesi | < 68dBA @ 100% Yük |
STANDART | |
Güvenlik / EMC / LVD / Performans | TSE / EN50091-1-1/IEC62040-1-1/AS 62040-1-1 ; EN50091-2/IEC62040-2/AS 62040-2 (C3) ; EN50091-3/IEC62040-3/AS 62040-3 (TSE SS 111) ; IEC/EN/AS60950 ; IEC/EN/ AS61000 serisi; IEC/EN/AS60146 serisi ve 60950 |
BOYUT & AĞIRLIK | |
Boyut (GxDxY) [mm] | 600x960x1600 |
Ağırlık [kg] | 350 |
Nominal Güç / Aktif Güç | 250 kVA / 225 kW |
GENEL | |
UPS Türü / Teknoloji | Standalone Tower Type / 3-Level Teknoloji |
MTBF / MTTR | > 200,000 Saat / < 30 Dakika |
Güç Faktörü | 0.9 |
Gösterge | I/O Faz-Faz Gerilim, Faz-Nötr Gerilim, Frekans; Çıkış Faz Akım; Akü ve Yük Durumu; Alarm ve Hata Kodları; Vb… |
Akıllı Özellikler / Eco Mod | Cold Start (Opsiyonel); AC Tekrar Başlatma; Oto Tekrar Başlatma; Seçilebilir |
Yedekleme / [N+1] | N+1 & N+X Paralelleme / 3 Ünite |
Koruma | Aşırı Yük ve Sıcaklık; Kısa Devre; Deşarj Sonu Gerilim; Akü, Bypass, Şebeke Giriş Sigorta Koruması; Kendi Kendine Test, Fan Testi; Vb… |
Sorun Giderme |
Manuel Bypass; EPO; Akü Şarj ve Deşarj; Bakım Sigortası; Jeneratör Durumu; Bypass Faz Hatası; Fan Hatası; Gerilim Normal Değil; Manuel UPS Kapama; Vb… |
VERİMLİLİK | |
Verimlilik | ≥ 96% |
Verimlilik (ECO) | ≥ 99% |
GİRİŞ | |
Gerilim | 380 / 400 / 415 VAC 3P+N+GND |
Gerilim Aralığı | 304~478Vac (F-F), Tam Yük 228V~304Vac (F-F), Faz Gerilimine Göre Doğrusal Yük Düşüşü |
Frekans | 50 / 60 Hz |
Frekans Araklığı | 40 – 70 Hz |
Güç Faktörü | ≥ 0.99 @ 100% Yük |
THDi | ≤ 3% |
ÇIKIŞ | |
Gerilim | 380 / 400 / 415 VAC / ± 1% |
Frekans | AC Modda Şebeke ile Eş Zamanlı; 50 / 60Hz ± 0.1% Akü Mod |
THDv | < 1% (Lineer Yük), < 5% (Lineer Olmayan Yük) |
Tepe Faktörü | 3:1 |
Aşırı Yük | 110%, 60dk; 125%, 10dk; 150%, 1dk; >150%, 200ms |
AKÜ | |
Gerilim / (DC) / Miktar | ± 240VDC / 12V x 40 pcs / 20% (Esnek Bara) |
HABERLEŞME | |
Port | RS232, RS485, USB, Dry Contacts / SNMP & Web Browser (Opsiyonel) |
Uzaktan Açma / Kapama | LAN üzerinden EPO veya SNMP ile |
ÇEVRE ŞARTLARI | |
Çalışma Sıcaklığı | 0oC ~ 40oC |
Tavsiye Edilen Çal. Sıc. | 15oC ~ 25oC |
Depolama Sıcaklığı | -25oC ~ 70oC |
Rakım / Bağıl Nem | ≤1000, Her 100m de %1 azalma / 0-95%, Yoğunlaşmaksızın |
Gürültü Seviyesi | < 68dBA @ 100% Yük |
STANDART | |
Güvenlik / EMC / LVD / Performans | TSE / EN50091-1-1/IEC62040-1-1/AS 62040-1-1 ; EN50091-2/IEC62040-2/AS 62040-2 (C3) ; EN50091-3/IEC62040-3/AS 62040-3 (TSE SS 111) ; IEC/EN/AS60950 ; IEC/EN/ AS61000 serisi; IEC/EN/AS60146 serisi ve 60950 |
BOYUT & AĞIRLIK | |
Boyut (GxDxY) [mm] | 650x960x2000 |
Ağırlık [kg] | 445 |
Nominal Güç / Aktif Güç | 300 kVA / 270 kW |
GENEL | |
UPS Türü / Teknoloji | Standalone Tower Type / 3-Level Teknoloji |
MTBF / MTTR | > 200,000 Saat / < 30 Dakika |
Güç Faktörü | 0.9 |
Gösterge | I/O Faz-Faz Gerilim, Faz-Nötr Gerilim, Frekans; Çıkış Faz Akım; Akü ve Yük Durumu; Alarm ve Hata Kodları; Vb… |
Akıllı Özellikler / Eco Mod | Cold Start (Opsiyonel); AC Tekrar Başlatma; Oto Tekrar Başlatma; Seçilebilir |
Yedekleme / [N+1] | N+1 & N+X Paralelleme / 3 Ünite |
Koruma | Aşırı Yük ve Sıcaklık; Kısa Devre; Deşarj Sonu Gerilim; Akü, Bypass, Şebeke Giriş Sigorta Koruması; Kendi Kendine Test, Fan Testi; Vb… |
Sorun Giderme |
Manuel Bypass; EPO; Akü Şarj ve Deşarj; Bakım Sigortası; Jeneratör Durumu; Bypass Faz Hatası; Fan Hatası; Gerilim Normal Değil; Manuel UPS Kapama; Vb… |
VERİMLİLİK | |
Verimlilik | ≥ 96% |
Verimlilik (ECO) | ≥ 99% |
GİRİŞ | |
Gerilim | 380 / 400 / 415 VAC 3P+N+GND |
Gerilim Aralığı | 304~478Vac (F-F), Tam Yük 228V~304Vac (F-F), Faz Gerilimine Göre Doğrusal Yük Düşüşü |
Frekans | 50 / 60 Hz |
Frekans Araklığı | 40 – 70 Hz |
Güç Faktörü | ≥ 0.99 @ 100% Yük |
THDi | ≤ 3% |
ÇIKIŞ | |
Gerilim | 380 / 400 / 415 VAC / ± 1% |
Frekans | AC Modda Şebeke ile Eş Zamanlı; 50 / 60Hz ± 0.1% Akü Mod |
THDv | < 1% (Lineer Yük), < 5% (Lineer Olmayan Yük) |
Tepe Faktörü | 3:1 |
Aşırı Yük | 110%, 60dk; 125%, 10dk; 150%, 1dk; >150%, 200ms |
AKÜ | |
Gerilim / (DC) / Miktar | ± 240VDC / 12V x 40 pcs / 20% (Esnek Bara) |
HABERLEŞME | |
Port | RS232, RS485, USB, Dry Contacts / SNMP & Web Browser (Opsiyonel) |
Uzaktan Açma / Kapama | LAN üzerinden EPO veya SNMP ile |
ÇEVRE ŞARTLARI | |
Çalışma Sıcaklığı | 0oC ~ 40oC |
Tavsiye Edilen Çal. Sıc. | 15oC ~ 25oC |
Depolama Sıcaklığı | -25oC ~ 70oC |
Rakım / Bağıl Nem | ≤1000, Her 100m de %1 azalma / 0-95%, Yoğunlaşmaksızın |
Gürültü Seviyesi | < 72dBA @ 100% Yük |
STANDART | |
Güvenlik / EMC / LVD / Performans | TSE / EN50091-1-1/IEC62040-1-1/AS 62040-1-1 ; EN50091-2/IEC62040-2/AS 62040-2 (C3) ; EN50091-3/IEC62040-3/AS 62040-3 (TSE SS 111) ; IEC/EN/AS60950 ; IEC/EN/ AS61000 serisi; IEC/EN/AS60146 serisi ve 60950 |
BOYUT & AĞIRLIK | |
Boyut (GxDxY) [mm] | 650x960x2000 |
Ağırlık [kg] | 490 |
Nominal Güç / Aktif Güç | 400 kVA / 360 kW |
GENEL | |
UPS Türü / Teknoloji | Standalone Tower Type / 3-Level Teknoloji |
MTBF / MTTR | > 200,000 Saat / < 30 Dakika |
Güç Faktörü | 0.9 |
Gösterge | I/O Faz-Faz Gerilim, Faz-Nötr Gerilim, Frekans; Çıkış Faz Akım; Akü ve Yük Durumu; Alarm ve Hata Kodları; Vb… |
Akıllı Özellikler / Eco Mod | Cold Start (Opsiyonel); AC Tekrar Başlatma; Oto Tekrar Başlatma; Seçilebilir |
Yedekleme / [N+1] | N+1 & N+X Paralelleme / 3 Ünite |
Koruma | Aşırı Yük ve Sıcaklık; Kısa Devre; Deşarj Sonu Gerilim; Akü, Bypass, Şebeke Giriş Sigorta Koruması; Kendi Kendine Test, Fan Testi; Vb… |
Sorun Giderme |
Manuel Bypass; EPO; Akü Şarj ve Deşarj; Bakım Sigortası; Jeneratör Durumu; Bypass Faz Hatası; Fan Hatası; Gerilim Normal Değil; Manuel UPS Kapama; Vb… |
VERİMLİLİK | |
Verimlilik | ≥ 96% |
Verimlilik (ECO) | ≥ 99% |
GİRİŞ | |
Gerilim | 380 / 400 / 415 VAC 3P+N+GND |
Gerilim Aralığı | 304~478Vac (F-F), Tam Yük 228V~304Vac (F-F), Faz Gerilimine Göre Doğrusal Yük Düşüşü |
Frekans | 50 / 60 Hz |
Frekans Araklığı | 40 – 70 Hz |
Güç Faktörü | ≥ 0.99 @ 100% Yük |
THDi | ≤ 3% |
ÇIKIŞ | |
Gerilim | 380 / 400 / 415 VAC / ± 1% |
Frekans | AC Modda Şebeke ile Eş Zamanlı; 50 / 60Hz ± 0.1% Akü Mod |
THDv | < 1% (Lineer Yük), < 5% (Lineer Olmayan Yük) |
Tepe Faktörü | 3:1 |
Aşırı Yük | 110%, 60dk; 125%, 10dk; 150%, 1dk; >150%, 200ms |
AKÜ | |
Gerilim / (DC) / Miktar | ± 240VDC / 12V x 40 pcs / 20% (Esnek Bara) |
HABERLEŞME | |
Port | RS232, RS485, USB, Dry Contacts / SNMP & Web Browser (Opsiyonel) |
Uzaktan Açma / Kapama | LAN üzerinden EPO veya SNMP ile |
ÇEVRE ŞARTLARI | |
Çalışma Sıcaklığı | 0oC ~ 40oC |
Tavsiye Edilen Çal. Sıc. | 15oC ~ 25oC |
Depolama Sıcaklığı | -25oC ~ 70oC |
Rakım / Bağıl Nem | ≤1000, Her 100m de %1 azalma / 0-95%, Yoğunlaşmaksızın |
Gürültü Seviyesi | < 72dBA @ 100% Yük |
STANDART | |
Güvenlik / EMC / LVD / Performans | TSE / EN50091-1-1/IEC62040-1-1/AS 62040-1-1 ; EN50091-2/IEC62040-2/AS 62040-2 (C3) ; EN50091-3/IEC62040-3/AS 62040-3 (TSE SS 111) ; IEC/EN/AS60950 ; IEC/EN/ AS61000 serisi; IEC/EN/AS60146 serisi ve 60950 |
BOYUT & AĞIRLIK | |
Boyut (GxDxY) [mm] | 1300x1100x2000 |
Ağırlık [kg] | 810 |
Nominal Güç / Aktif Güç | 500 kVA / 450 kW |
GENEL | |
UPS Türü / Teknoloji | Standalone Tower Type / 3-Level Teknoloji |
MTBF / MTTR | > 200,000 Saat / < 30 Dakika |
Güç Faktörü | 0.9 |
Gösterge | I/O Faz-Faz Gerilim, Faz-Nötr Gerilim, Frekans; Çıkış Faz Akım; Akü ve Yük Durumu; Alarm ve Hata Kodları; Vb… |
Akıllı Özellikler / Eco Mod | Cold Start (Opsiyonel); AC Tekrar Başlatma; Oto Tekrar Başlatma; Seçilebilir |
Yedekleme / [N+1] | N+1 & N+X Paralelleme / 3 Ünite |
Koruma | Aşırı Yük ve Sıcaklık; Kısa Devre; Deşarj Sonu Gerilim; Akü, Bypass, Şebeke Giriş Sigorta Koruması; Kendi Kendine Test, Fan Testi; Vb… |
Sorun Giderme |
Manuel Bypass; EPO; Akü Şarj ve Deşarj; Bakım Sigortası; Jeneratör Durumu; Bypass Faz Hatası; Fan Hatası; Gerilim Normal Değil; Manuel UPS Kapama; Vb… |
VERİMLİLİK | |
Verimlilik | ≥ 96% |
Verimlilik (ECO) | ≥ 99% |
GİRİŞ | |
Gerilim | 380 / 400 / 415 VAC 3P+N+GND |
Gerilim Aralığı | 304~478Vac (F-F), Tam Yük 228V~304Vac (F-F), Faz Gerilimine Göre Doğrusal Yük Düşüşü |
Frekans | 50 / 60 Hz |
Frekans Araklığı | 40 – 70 Hz |
Güç Faktörü | ≥ 0.99 @ 100% Yük |
THDi | ≤ 3% |
ÇIKIŞ | |
Gerilim | 380 / 400 / 415 VAC / ± 1% |
Frekans | AC Modda Şebeke ile Eş Zamanlı; 50 / 60Hz ± 0.1% Akü Mod |
THDv | < 1% (Lineer Yük), < 5% (Lineer Olmayan Yük) |
Tepe Faktörü | 3:1 |
Aşırı Yük | 110%, 60dk; 125%, 10dk; 150%, 1dk; >150%, 200ms |
AKÜ | |
Gerilim / (DC) / Miktar | ± 240VDC / 12V x 40 pcs / 20% (Esnek Bara) |
HABERLEŞME | |
Port | RS232, RS485, USB, Dry Contacts / SNMP & Web Browser (Opsiyonel) |
Uzaktan Açma / Kapama | LAN üzerinden EPO veya SNMP ile |
ÇEVRE ŞARTLARI | |
Çalışma Sıcaklığı | 0oC ~ 40oC |
Tavsiye Edilen Çal. Sıc. | 15oC ~ 25oC |
Depolama Sıcaklığı | -25oC ~ 70oC |
Rakım / Bağıl Nem | ≤1000, Her 100m de %1 azalma / 0-95%, Yoğunlaşmaksızın |
Gürültü Seviyesi | < 72dBA @ 100% Yük |
STANDART | |
Güvenlik / EMC / LVD / Performans | TSE / EN50091-1-1/IEC62040-1-1/AS 62040-1-1 ; EN50091-2/IEC62040-2/AS 62040-2 (C3) ; EN50091-3/IEC62040-3/AS 62040-3 (TSE SS 111) ; IEC/EN/AS60950 ; IEC/EN/ AS61000 serisi; IEC/EN/AS60146 serisi ve 60950 |
BOYUT & AĞIRLIK | |
Boyut (GxDxY) [mm] | 1300x1100x2000 |
Ağırlık [kg] | 900 |
