DSP Kontrollü Online Güç Koruması

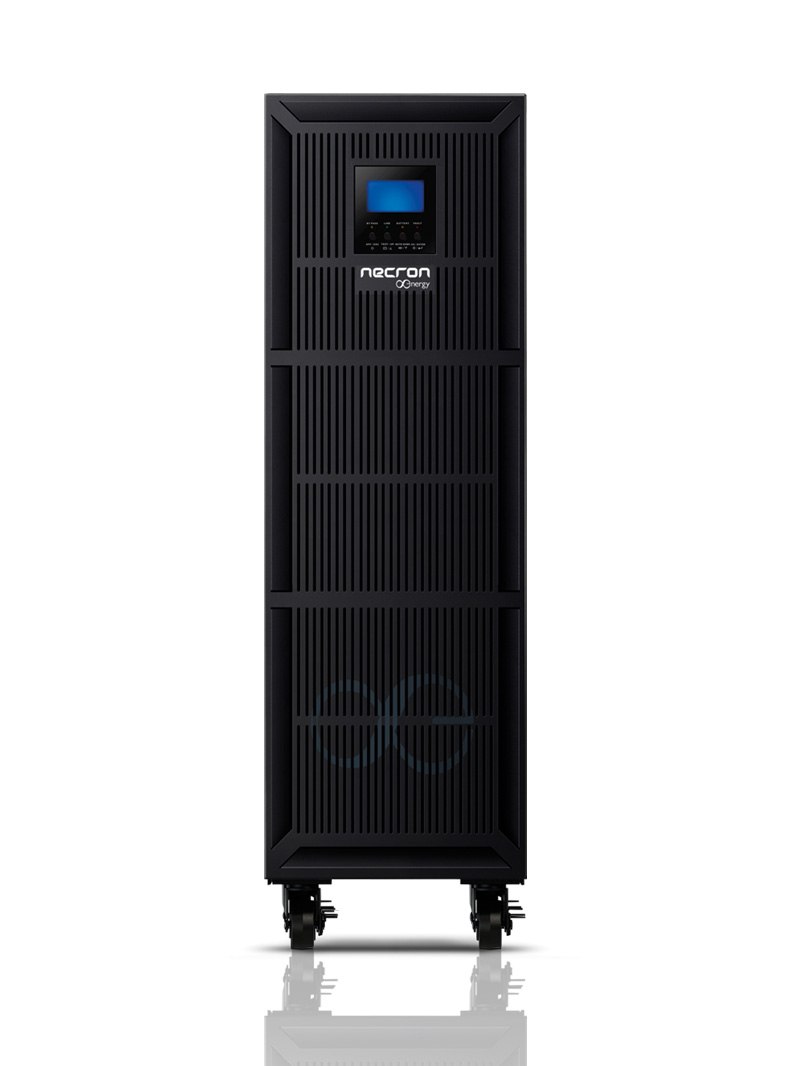

3DT-V Serisi Online Çift Çevrim UPS orta-seviyeli ofis uygulamalarını ve otomasyon, CT Tarama Görüntülemesi vb. gibi çeşitli sektörlerde kullanılan yüksek teknoloji uygulamaları desteklemek için tasarlanmıştır. Benzersiz özelliği ise girişinin üç faz çıkışının ise tek faz olmasıdır.
Ayrıca 3DT-V Serisinde DSP (Dijital İşaret İşleme) kontrollü mikroişlemciler sayesinde, girişteki dalgalanmalara verilen yanıt süresi kısaltılmıştır. Buna ek olarak, 3DT-V serisi dengesiz yüklere (Frekans, gerilim dalgalanması) karşı onu rakiplerinden ayıran özelliklerini kullanarak en iyi şekilde yanıt verir.
Nominal Güç / Aktif Güç | 10 kVA / 8 kW |
GENEL | |
UPS Türü / Teknoloji | Standalone Tower Type / True Online Double Conversion |
MTBF / MTTR | > 210 000 Saat / < 30 Dakika |
Güç Faktörü | 0.8 |
Gösterge | Çalışma Durumu; Yük & Akü Kapasite Seviyeleri; Çıkış Gerilimi & Frekans Görünür Güç (kVA) & Aktif Güç (kW); Akü Gerilimi (VDC) & Kalan Akü % ; Max Dahili Sıcaklık; Yük % |
Akıllı Özellikler / Eco Mod | Cold Start; AC Tekrar Başlatma; Otomatik Başlatma ( Standard); Seçilebilir |
Koruma | Giriş / Çıkış için Yüksek ve Düşük Gerilim; Bara için Düşük ve Yüksek Gerilim; Akü Test; Kısa Devre, Aşırı Yük, Aşırı Akım; vb. (MOV ve GASTUBE) |
Sorun Giderme | Manuel Bypass Anahtarı (Opsiyonel); Kendi Kendine Teşhis Koyma; Aşırı Yük, Akü Düşük, Akü Bağlı Değil, 27 Farklı Uyarı; Çalışma Statüleri için Göstergeler |
VERİMLİLİK | |
Verimlilik | ≥ %91 |
Verimlilik (ECO) | %98% @ 100% Yük |
GİRİŞ | |
Gerilim | 3×400 VAC (3Ph+N) Opsiyonel: 220 VAC 1Ph+N+GND |
Gerilim Aralığı | 190 ~ 520 ± 5 VAC @ 50% Yük ; 305 ~ 520 ± 5 VAC @ 100% Yük |
Frekans | 50 / 60 Hz |
Frekans Araklığı | 55 / 60 Hz veya 56 / 64 Hz |
Güç Faktörü | ≥ 0.95 |
THDi | ≤ 6 @ %100 Yük |
ÇIKIŞ | |
Gerilim | 208/220/230/240 VAC ± 1% |
Frekans | Şebeke ile Eş Zamanlı (AC Mod) / 50 – 60 ± %0.1 Hz Akü Modunda |
THDv | ≤ 3% (Linear Load), ≤ 5% (Lineer Olmayan Yük) |
Tepe Faktörü | 3:1 |
Aşırı Yük | 5 dk. @ 105% ~ 125%; 30 sn. @ 125% ~ 150; 250 msn. @ > 150%; |
AKÜ | |
Gerilim / (DC) / Miktar | 192 VDC / 16 pcs |
HABERLEŞME | |
Port | EPO, RS232, ve USB (Standart) / SNMP (Opsiyonel) |
Uzaktan Açma / Kapama | Var |
ÇEVRE ŞARTLARI | |
Çalışma Sıcaklığı | 0oC ~ 40oC |
Tavsiye Edilen Çalışma Sıc. | 15oC ~ 25oC |
Depolama Sıcaklığı | -25oC ~ 70oC |
Rakım / Bağıl Nem | < 1000m / 20 ~ 90% (Yoğunlaşmaksızın) |
Gürültü Seviyesi | < 60dBA |
STANDART | |
Güvenlik / EMC / LVD / Performans | TSE / CE; IEC / EN62040-2; IEC / EN 61000-4; IEC / EN 61000-2; IEC / EN 62040-1 |
BOYUT & AĞIRLIK | |
Boyut (GxDxY) [mm] | 190x442x688 |
Ağırlık [kg] | 66 |
Nominal Güç / Aktif Güç | 15 kVA / 12 kW |
GENEL | |
UPS Türü / Teknoloji | Standalone Tower Type / True Online Double Conversion |
MTBF / MTTR | > 210 000 Saat / < 30 Dakika |
Güç Faktörü | 0.8 |
Gösterge | Çalışma Durumu; Yük & Akü Kapasite Seviyeleri; Çıkış Gerilimi & Frekans Görünür Güç (kVA) & Aktif Güç (kW); Akü Gerilimi (VDC) & Kalan Akü % ; Max Dahili Sıcaklık; Yük % |
Akıllı Özellikler / Eco Mod | Cold Start; AC Tekrar Başlatma; Otomatik Başlatma ( Standard); Seçilebilir |
Koruma | Giriş / Çıkış için Yüksek ve Düşük Gerilim; Bara için Düşük ve Yüksek Gerilim; Akü Test; Kısa Devre, Aşırı Yük, Aşırı Akım; vb. (MOV ve GASTUBE) |
Sorun Giderme | Manuel Bypass Anahtarı (Opsiyonel); Kendi Kendine Teşhis Koyma; Aşırı Yük, Akü Düşük, Akü Bağlı Değil, 27 Farklı Uyarı; Çalışma Statüleri için Göstergeler |
VERİMLİLİK | |
Verimlilik | ≥ %91 |
Verimlilik (ECO) | %98% @ 100% Yük |
GİRİŞ | |
Gerilim | 3×400 VAC (3Ph+N) Opsiyonel: 220 VAC 1Ph+N+GND |
Gerilim Aralığı | 190 ~ 520 ± 5 VAC @ 50% Yük ; 305 ~ 520 ± 5 VAC @ 100% Yük |
Frekans | 50 / 60 Hz |
Frekans Araklığı | 55 / 60 Hz veya 56 / 64 Hz |
Güç Faktörü | ≥ 0.95 |
THDi | ≤ 6 @ %100 Yük |
ÇIKIŞ | |
Gerilim | 208/220/230/240 VAC ± 1% |
Frekans | Şebeke ile Eş Zamanlı (AC Mod) / 50 – 60 ± %0.1 Hz Akü Modunda |
THDv | ≤ 3% (Linear Load), ≤ 5% (Lineer Olmayan Yük) |
Tepe Faktörü | 3:1 |
Aşırı Yük | 5 dk. @ 105% ~ 125%; 30 sn. @ 125% ~ 150; 250 msn. @ > 150%; |
AKÜ | |
Gerilim / (DC) / Miktar | 192 VDC / 16 pcs |
HABERLEŞME | |
Port | EPO, RS232, ve USB (Standart) / SNMP (Opsiyonel) |
Uzaktan Açma / Kapama | Var |
ÇEVRE ŞARTLARI | |
Çalışma Sıcaklığı | 0oC ~ 40oC |
Tavsiye Edilen Çalışma Sıc. | 15oC ~ 25oC |
Depolama Sıcaklığı | -25oC ~ 70oC |
Rakım / Bağıl Nem | < 1000m / 20 ~ 90% (Yoğunlaşmaksızın) |
Gürültü Seviyesi | < 60dBA |
STANDART | |
Güvenlik / EMC / LVD / Performans | TSE / CE; IEC / EN62040-2; IEC / EN 61000-4; IEC / EN 61000-2; IEC / EN 62040-1 |
BOYUT & AĞIRLIK | |
Boyut (GxDxY) [mm] | 190x442x688 |
Ağırlık [kg] | 67 |
Nominal Güç / Aktif Güç | 20 kVA / 16 kW |
GENEL | |
UPS Türü / Teknoloji | Standalone Tower Type / True Online Double Conversion |
MTBF / MTTR | > 210 000 Saat / < 30 Dakika |
Güç Faktörü | 0.8 |
Gösterge | Çalışma Durumu; Yük & Akü Kapasite Seviyeleri; Çıkış Gerilimi & Frekans Görünür Güç (kVA) & Aktif Güç (kW); Akü Gerilimi (VDC) & Kalan Akü % ; Max Dahili Sıcaklık; Yük % |
Akıllı Özellikler / Eco Mod | Cold Start; AC Tekrar Başlatma; Otomatik Başlatma ( Standard); Seçilebilir |
Koruma | Giriş / Çıkış için Yüksek ve Düşük Gerilim; Bara için Düşük ve Yüksek Gerilim; Akü Test; Kısa Devre, Aşırı Yük, Aşırı Akım; vb. (MOV ve GASTUBE) |
Sorun Giderme | Manuel Bypass Anahtarı (Opsiyonel); Kendi Kendine Teşhis Koyma; Aşırı Yük, Akü Düşük, Akü Bağlı Değil, 27 Farklı Uyarı; Çalışma Statüleri için Göstergeler |
VERİMLİLİK | |
Verimlilik | ≥ %91 |
Verimlilik (ECO) | %98% @ 100% Yük |
GİRİŞ | |
Gerilim | 3×400 VAC (3Ph+N) Opsiyonel: 220 VAC 1Ph+N+GND |
Gerilim Aralığı | 190 ~ 520 ± 5 VAC @ 50% Yük ; 305 ~ 520 ± 5 VAC @ 100% Yük |
Frekans | 50 / 60 Hz |
Frekans Araklığı | 55 / 60 Hz veya 56 / 64 Hz |
Güç Faktörü | ≥ 0.95 |
THDi | ≤ 6 @ %100 Yük |
ÇIKIŞ | |
Gerilim | 208/220/230/240 VAC ± 1% |
Frekans | Şebeke ile Eş Zamanlı (AC Mod) / 50 – 60 ± %0.1 Hz Akü Modunda |
THDv | ≤ 3% (Linear Load), ≤ 5% (Lineer Olmayan Yük) |
Tepe Faktörü | 3:1 |
Aşırı Yük | 5 dk. @ 105% ~ 125%; 30 sn. @ 125% ~ 150; 250 msn. @ > 150%; |
AKÜ | |
Gerilim / (DC) / Miktar | N/A |
HABERLEŞME | |
Port | EPO, RS232, ve USB (Standart) / SNMP (Opsiyonel) |
Uzaktan Açma / Kapama | Var |
ÇEVRE ŞARTLARI | |
Çalışma Sıcaklığı | 0oC ~ 40oC |
Tavsiye Edilen Çalışma Sıc. | 15oC ~ 25oC |
Depolama Sıcaklığı | -25oC ~ 70oC |
Rakım / Bağıl Nem | < 1000m / 20 ~ 90% (Yoğunlaşmaksızın) |
Gürültü Seviyesi | < 60dBA |
STANDART | |
Güvenlik / EMC / LVD / Performans | TSE / CE; IEC / EN62040-2; IEC / EN 61000-4; IEC / EN 61000-2; IEC / EN 62040-1 |
BOYUT & AĞIRLIK | |
Boyut (GxDxY) [mm] | 250x780x830 |
Ağırlık [kg] | 89 |
